Java 工程结构

(一) 应用分层

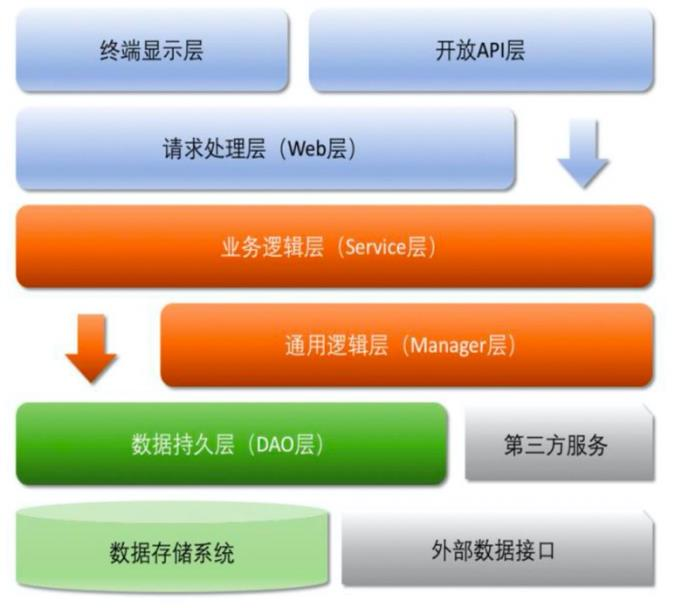

1.【推荐】根据业务架构实践,结合业界分层规范与流行技术框架分析,推荐分层结构如图所示,默认上层
依赖于下层,箭头关系表示可直接依赖,如:开放 API 层可以依赖于 Web 层(Controller 层),也可以
直接依赖于 Service 层,依此类推:

应用分层

  • 开放 API 层:可直接封装 Service 接口暴露成 RPC 接口;通过 Web 封装成 http 接口;网关控制层等。
  • 终端显示层:各个端的模板渲染并执行显示的层。当前主要是 velocity 渲染,JS 渲染,JSP 渲染,移动端展示等。
  • Web 层:主要是对访问控制进行转发,各类基本参数校验,或者不复用的业务简单处理等。
  • Service 层:相对具体的业务逻辑服务层。
  • Manager 层:通用业务处理层,它有如下特征
    1)对第三方平台封装的层,预处理返回结果及转化异常信息,适配上层接口。
    2)对 Service 层通用能力的下沉,如缓存方案、中间件通用处理。
    3)与 DAO 层交互,对多个 DAO 的组合复用。
  • DAO 层:数据访问层,与底层 MySQL、Oracle、Hbase、OceanBase 等进行数据交互。
  • 第三方服务:包括其它部门 RPC 服务接口,基础平台,其它公司的 HTTP 接口,如淘宝开放平台、支付宝付款服务、
    高德地图服务等。
  • 外部数据接口:外部(应用)数据存储服务提供的接口,多见于数据迁移场景中。

未完待续…
